خط مونتاژ قطعات الکترونیکی DIP و SMD مونتاژ برد الکترونیکی فرآیندی است که در آن قطعات الکترونیکی روی برد مدار چاپی (PCB) نصب و لحیم‌کاری می‌شوند تا برد خام به یک مدار فعال و قابل استفاده تبدیل شود. روش انجام این کار، به نوع قطعات به‌کاررفته در برد بستگی دارد و معمولاً در سه حالت کلی دسته‌بندی می‌شود: بردهای DIP، بردهای ترکیبی DIP و SMD و بردهای SMD که هر کدام از این حالات روند مونتاژ و ابزار مخصوص خودشان را دارن که در ادامه به ‌تفصیل توضیح داده می‌شوند.

مونتاژ بردهای DIP

در بردهایی که فقط از قطعات DIP استفاده شده، فرآیند مونتاژ معمولاً به این ترتیب پیش می‌رود:

چیدمان قطعات: ابتدا اپراتور پایه‌های هر قطعه را با دقت در سوراخ‌های مربوطه روی برد قرار می‌دهد. این مرحله دستی است و به دقت و تجربه‌ی اپراتور بستگی دارد.

فلاکس‌زنی: پس از چیدمان، برد در محلول فلاکس غوطه‌ور می‌شود. فلاکس با از بین بردن لایه‌ی اکسید روی پدها و پایه‌ها، باعث می‌شود قلع بهتر و یکنواخت‌تر بنشیند.

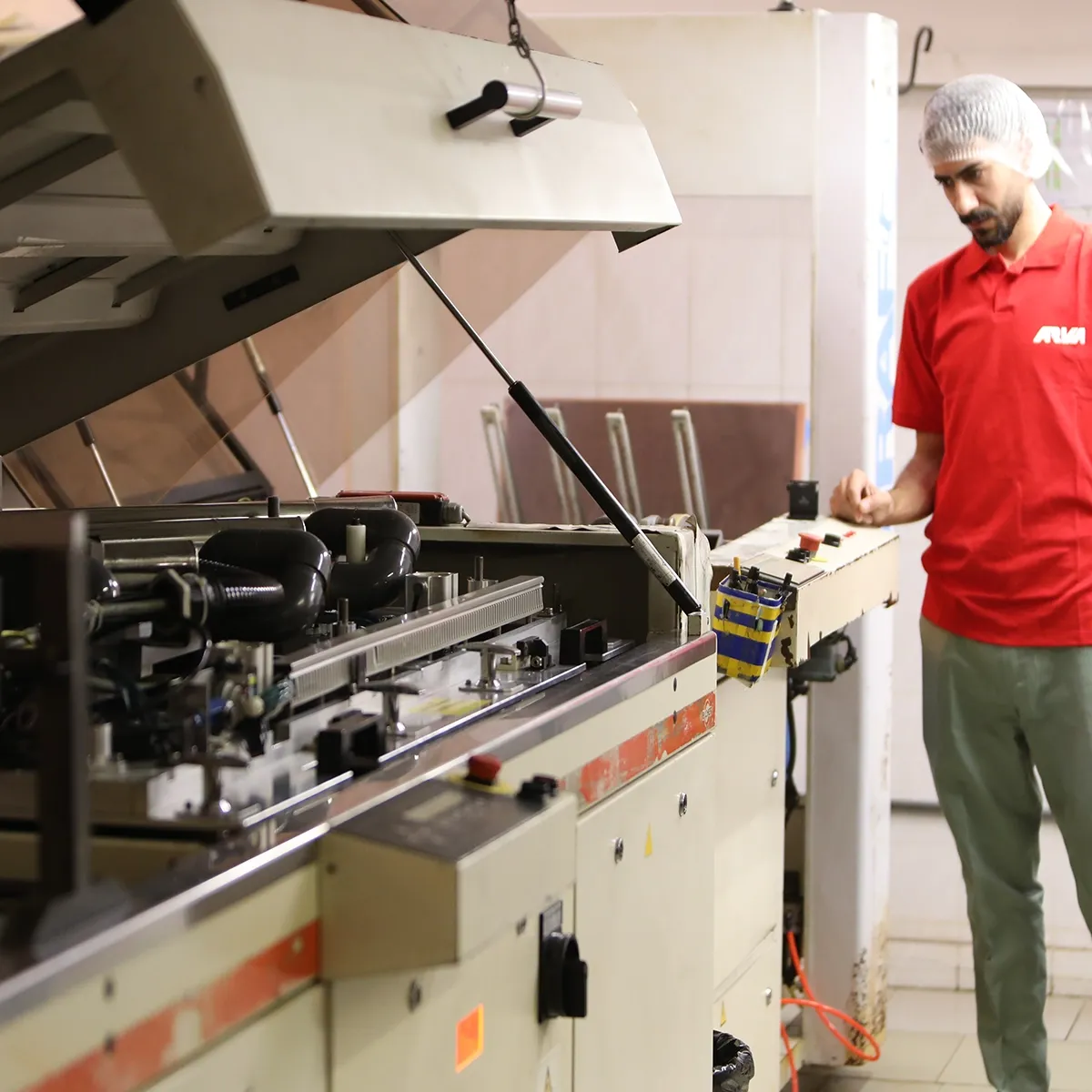

قلع‌دهی در حوضچه (Dip Soldering): بعد از فلاکس‌زنی، برد درون حوضچه‌ی قلع مذاب غوطه‌ور می‌شود تا پدها و پایه‌های قطعات به‌طور کامل لحیم بخورند. این روش برای بردهایی که فقط قطعه‌ DIP دارند مناسب است، چون حرارت حوضچه به قطعات حساس آسیبی نمی‌رساند.

برش اضافه پایه‌ها: پس از لحیم‌کاری، اضافه‌ پایه‌هایی که از پشت برد بیرون مانده‌اند با دستگاه کف‌بر (Lead Cutter) بریده می‌شوند تا ظاهر برد یکدست و مرتب شود.

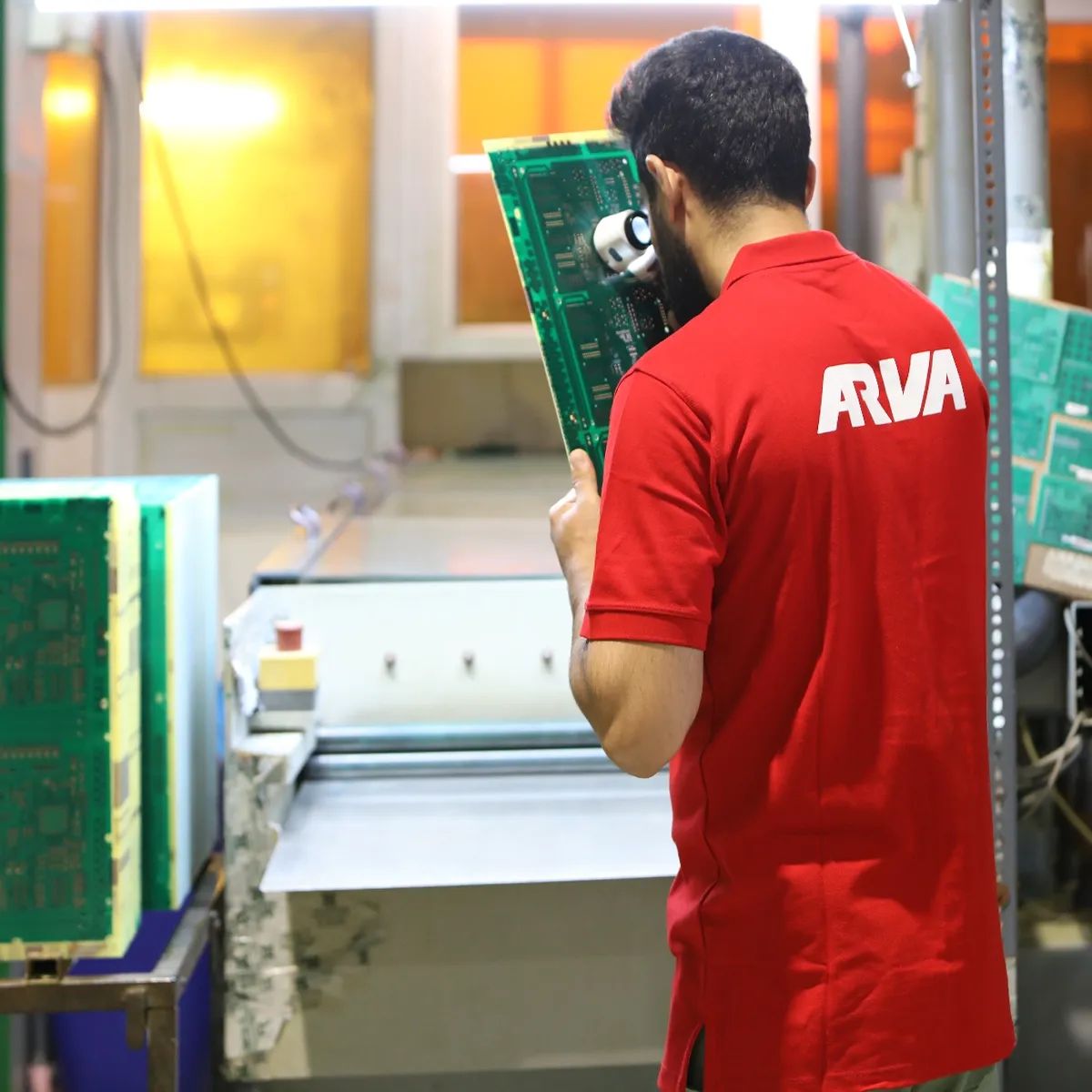

بازرسی نهایی: در آخر، با استفاده از هویه، کیفیت لحیم‌کاری و صافی پایه‌ها بررسی و در صورت نیاز اصلاح می‌شود.

مونتاژ بردهای ترکیبی (DIP + SMD)

وقتی برد هم قطعه‌ SMD و هم DIP دارد، ترتیب کار اهمیت زیادی پیدا می‌کند:

ابتدا قطعات SMD مونتاژ می‌شوند، چون این قطعات نیاز به دقت بالا و حرارت کنترل‌شده دارند و باید قبل از هر کار دیگری روی برد جا‌گذاری و لحیم شوند. سپس نوبت به قطعات DIP می‌رسد.

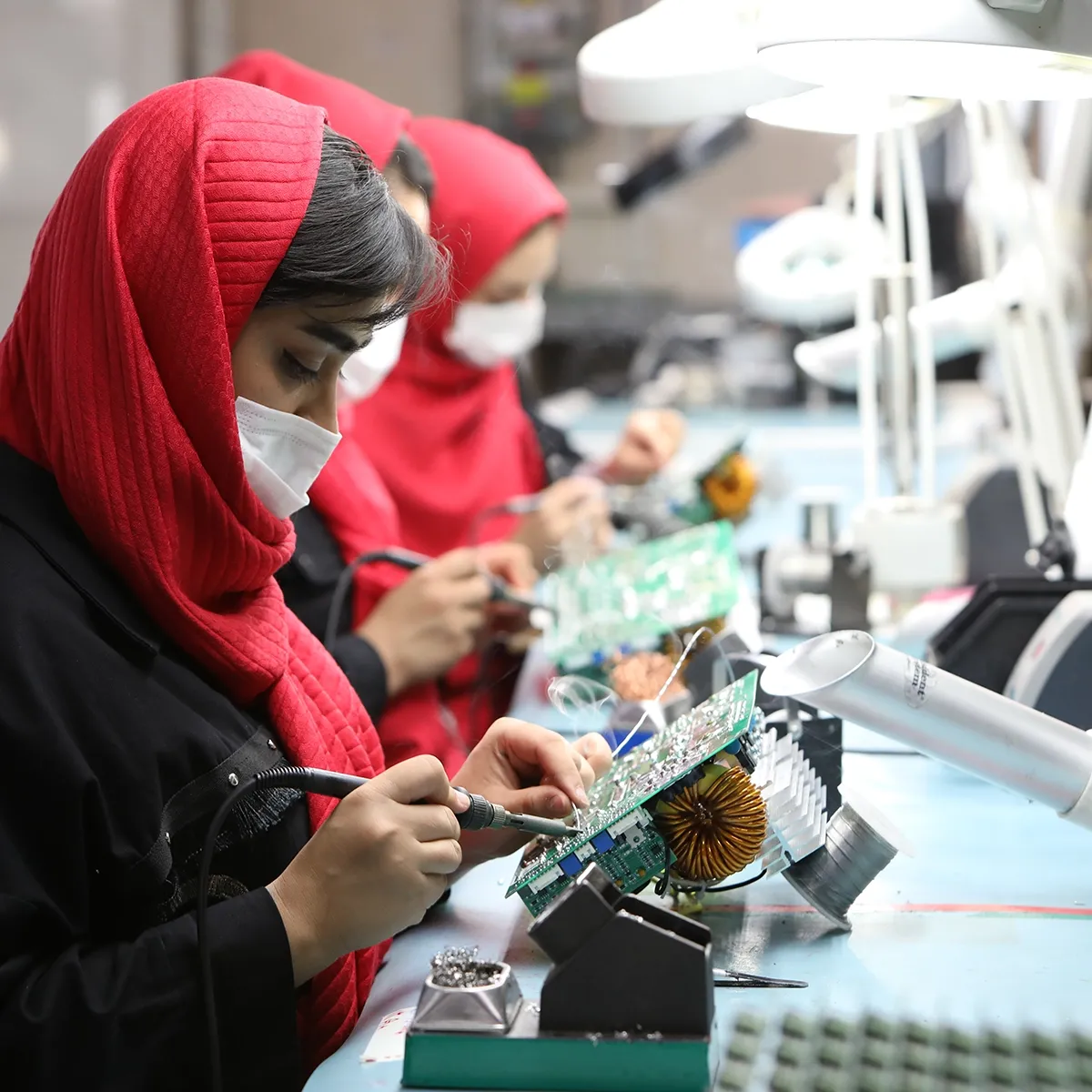

نکته مهم این‌جاست که در این حالت نمی‌توان از حوضچه‌ی قلع استفاده کرد، زیرا گرمای حوضچه ممکن است به قطعات SMD که از قبل روی برد نصب شده‌اند آسیب بزند. به همین دلیل، پایه‌های قطعات DIP در این روش با هویه و به‌صورت تک‌به‌تک لحیم‌کاری می‌شوند. این روش دقت بیشتری می‌خواهد و زمان‌برتر از روش حوضچه است، اما برای حفظ سلامت قطعات SMD ضروری است.

مونتاژ خودکار قطعات SMD

مونتاژ قطعات SMD به دلیل ابعاد کوچک و تعداد بالای پایه در برخی قطعات مثل آی‌سی‌ها با دستگاه انجام می‌شود:

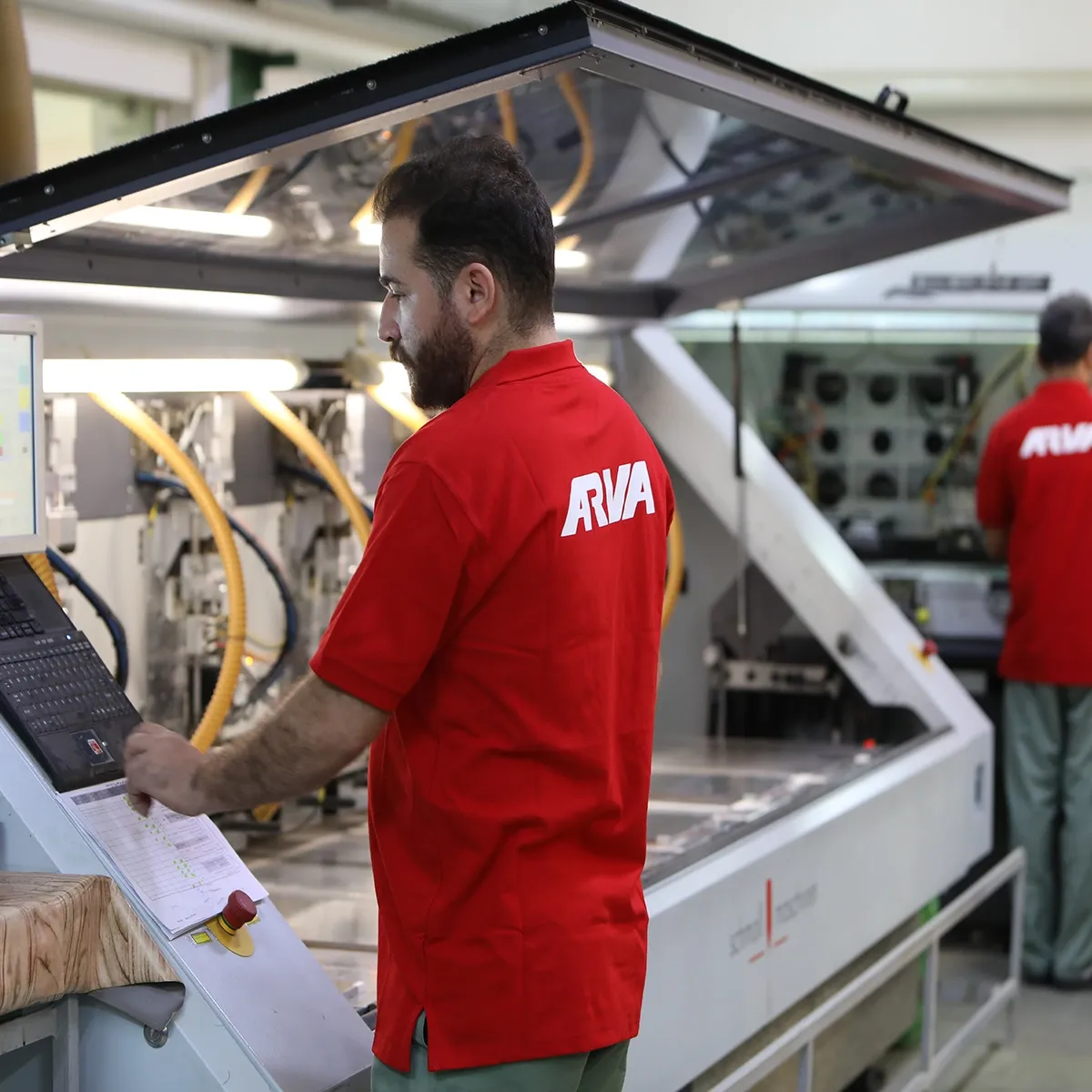

چاپ خمیر قلع: قبل از قرارگیری قطعات، با استفاده از یک شابلون استنسیل، خمیر قلع روی پدهای SMD چاپ می‌شود. دقت این مرحله مستقیماً روی کیفیت لحیم‌کاری نهایی اثر می‌گذارد.

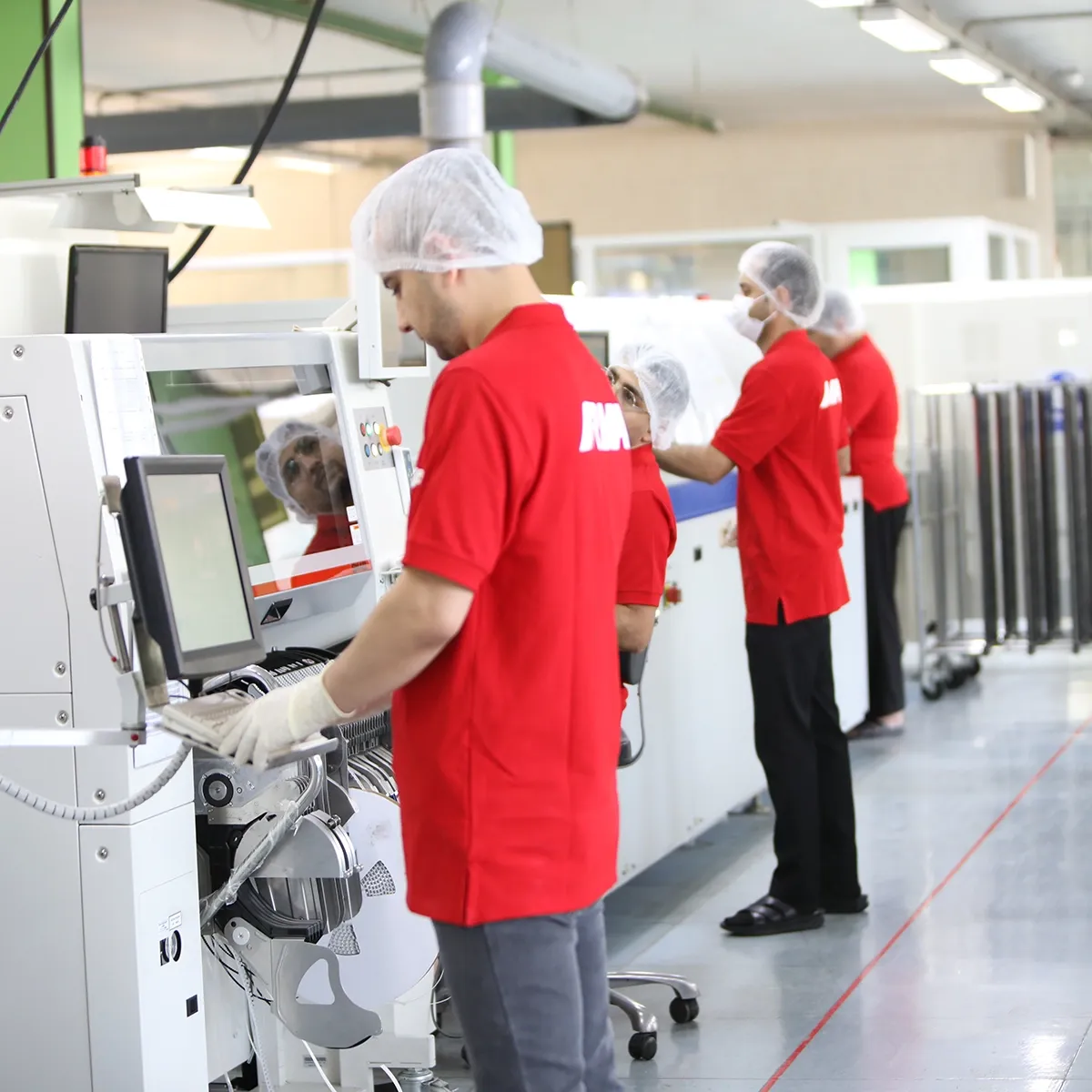

قرارگیری قطعات (Pick and Place): این دستگاه‌ها با سرعت بالا و دقت میکرونی، قطعات را از روی رول برداشته و دقیقاً روی محل تعیین‌شده‌ خودشان روی برد قرار می‌دهند.

ذوب در کوره (Reflow Oven): برد چیده‌شده وارد دستگاه می‌شود. در این مرحله، خمیر قلع تحت حرارت کنترل‌شده ذوب شده، اطراف پایه‌ها را می‌گیرد و پس از سرد شدن، اتصال دائمی بین قطعه و برد برقرار می‌شود.

مزیت اصلی این روش، سرعت بالا، دقت زیاد و یکنواختی کیفیت در تولید انبوه است، که آن را از روش‌های دستی کاملاً متمایز می‌کند.

جمع‌بندی

دقت و کیفیت اجرای این مراحل، به‌طور مستقیم به تجربه و مهارت اپراتور، تنظیمات دستگاه‌ها و کیفیت ابزارآلات مورد استفاده بستگی دارد. انتخاب روش مونتاژ دستی، نیمه‌خودکار یا تمام‌خودکار به نوع قطعات، حجم تولید و حساسیت قطعات نسبت به حرارت بستگی دارد.
